此多通道份析仪可测量气体、液体中的水份含量以及气体中的氧含量（可选）。专门针对永久性的安装而设计，可与 MIS (Moisture Image Series) 系列和 M 系列湿度探头配合使用。适用于以下行业：

• 石油化工

• 天然气

• 工业气体

• 半导体行业

• 炉内气体/热处理

• 发电行业

• 空气干燥机

• 制药行业

• 航空工业

• 最高可选6通道水份测量

• 每个通道都可选压力、温度输入、氧以及其它模拟输入

• 标定可溯源于美国国家标准与技术研究院 (NIST)

• 可选机架式、台式和面板式安装型号，防护外壳及防爆外壳型号将于近期开放

• 针对突然干涸应用的计算机增强响应软件

• 实时的触摸式屏幕可同时显示6个或12个参数

• 显示最常用单位的跟踪测量值

• 内置数据存储功能

• USB接口用于数据处理以及仪表程序升级

• 数字通讯方式包括 Ethernet,Modbus 以及RS232/485

• 模拟输出包括记录器输出以及测量继电器输出

• 故障状态继电器输出

• 内置亨利定律常数数据库用于液体测量应用

某些特点可能在产品发布之初已经具备请和当地代表确认相关细节

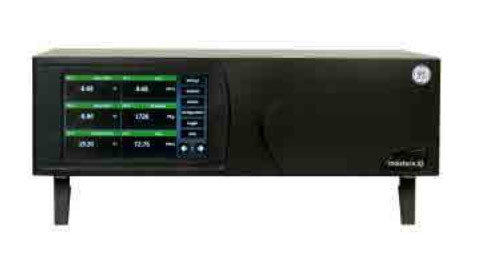

Moisture.IQ 多通道、多功能份析仪是 GE IQ系列基于氧化铝原理水份仪中最顶尖的产品。

Moisture.IQ 可以测量液体和气体中的水份、压力和温度，并且还提供可选的功能来测量气体中的氧浓度。

此外，任何传感器的 0/4 到 20 mA 或 0 到4 V 输出均可作为辅助输入被读入，其中包括各种 GE流程控制仪表。该特点使 Moisture.IQ 成为了真正的多功能份析仪，并通过系统集成节省了大量成本。

为了进一步降低成本，Moisture.IQ 提供了两个模块组，每个模块组可选一个通道或三个通道。提供了多达六个通道，用户可显著降低每个测量点的成本。

配备了工业用触摸式屏幕，足够直观的图形用户界面完全不必使用用户手册(尽管会提供一份手册)！可同时显示六个或十二个测量参数。

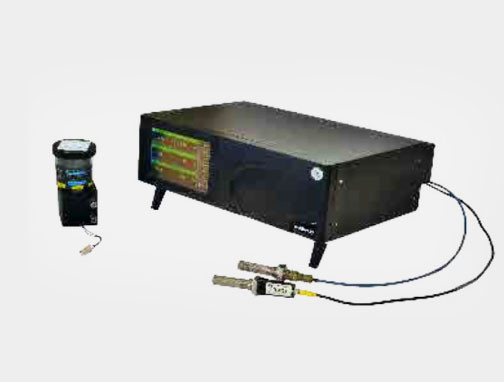

Moisture.IQ 可搭配曾与MIS1和MMS3水份仪配合使用的MIS系列和M系列探头，MIS探头(MISP和MISP2)集成了水份、温度和压力测量，这些传感器的校准数据以数字方式进行存储，当连接至水份仪时，校准数据会下载到Moisture.IQ。

本质安全性

所有输入（辅助输入除外）均为电流隔离与能量限制电路

输入

可选2模块组，每个模块组可提供一个通道或三个通道模块，每个通道可容纳：

• 1 水份输入(MIS探头或M探头)

• 1 温度输入(MIS探头或M探头)

• 1 压力输入(MIS探头)

• 1 氧气输入(电化学传感器)

• 2 辅助输入

模拟输出

每个通道两路输出

测量报警继电器

每个通道两路输出

故障状态报警继电器

每台仪表一路

尺寸 (宽 x 高 x 深)及重量

• 机架安装：482 x 133 x 357 mm

(19.0 x 5.2 x 14.1 in) 11.2 kg [24.7 lb]

• 台式安装：440 x 133 x 357 mm

(17.4 x 5.2 x 14.1 in) 10.4 kg [22.9 lb]

• 面板安装：542 x 201 x 357 mm

(21.4 x 8.0 x 14.1 in) 11.2 kg [25.0 lb]

参考-查阅712-1889获取更多细节

类型

GE MIS和 M 系列薄膜氧化铝探头

标定范围（露点/霜点）

• 标准：50°F到–112°F（+10℃到–80℃），生成数据+68°F至–166°F (+20℃到-110℃)

• 低端：–58°F到–148°F（–50°到–100℃），生成数据至–166°F (–110℃)

精度（露点/霜点）

• ±3.6°F(±2℃)在50°F到-85°F(10℃到-65℃)

• ±5.4°F(±3℃)在-86°F到-112°F(-66℃到-80℃)

重复性 (露点/霜点)

• ±0.9°F(±0.5℃)在50°F到-85°F(10℃到-65℃)

• ±1.8°F(±1.0℃)在-86°F到-112°F(-66℃到-80℃)

工作压力

5μHg 到 345 bar (5000 psig)，受可选压力传感器限制

– 请参看压力传感器范围

类型

可选热电阻内置于水份探头中

范围

–22°F 到 158°F (–30℃ 到 70℃）

精度

±0.3°F (±0.5℃) 在–22°F (–30℃) 时

类型

可选传感器内置于MISP2水份探头中；或者可选标准的外部压力变送器

量程范围

• 300 psig (21 bar)

• 500 psig (35 bar)

• 1000 psig (69 bar)

• 3000 psig (207 bar)

• 5000 psig (345 bar)

精度

满量程的 ±1%

额定压力

量程的 3 倍，最大为7500 psig (518 bar

类型

电化学传感器

量程

• 0到 0.5 / 5 / 50 ppm

• 0到 1 / 10 / 100 ppm

• 0到 10 / 100 / 1000 ppm

• 0到 100 / 1000 / 10,000 ppm

• 0到 50 / 500 / 5000 ppm

• 0到 5%

• 0到 10%

0到 25%

精度

• ±1% 满量程(量程> 0 到 2.5 PPMv)

• ±5% 满量程(量程< 0 到 2.5 PPMv)

额定压力

0.2 到 1 psig (0.07 bar)
