超声波流量计流量如何让显示的流量比实际流量大?瑞莱恩斯 2023.08.24

流量作为天然气计量交接过程中的重要的参数之一,其值测量的精准度,对于交接计量中双方的经济利益、天然气集输系统的平稳运行都非常的重要。随着天然气进入人们日常生活中的各个方面,人们对天然气接受程度不断上升,贸易双方对流量测量的准确性和可靠性要求也不断提高。气体超声波流量计主要由流量计本体和配套的流量计算机、压变、温变两大部分组成。气体超声波流量计作为贸易计量工具,因其具有口径大、精度高、量程广等特点,被广泛应用于各级输气场站。

1、安装方式

超声波流量计是高精度的计量设备,管线微小的震动或流体流态的变化都能引起计量误差。理论上,理想流态流体流动方向沿管道轴向,无径向流速。但在流体的实际运行过程中,由于流体的性质不一,与管道的相互作用不同,流体在管道中的流速分布状况也不同。

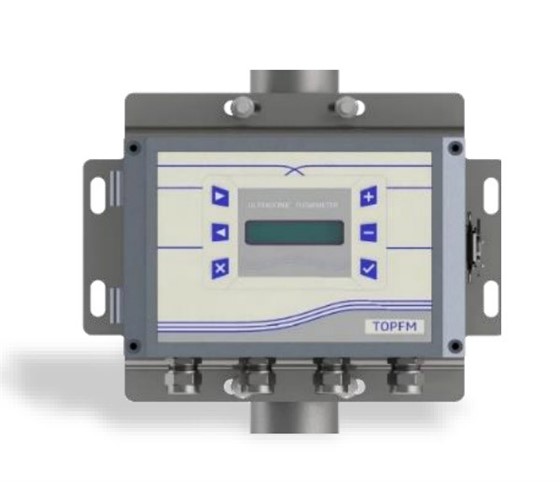

超声波流量计

2、压力、温度影响

温度和压力作为流量计算的修正参数,其准确性直接影响流量的准确性。

当温度不变时,通过计算不同压力下的流量并与真实流量值比较发现:当压力低于真实压力时,计算流量会低于实际流量;当压力大于实际压力时,计算流量会大于实际流量。对于供气方,若现场的压力变送器测量值偏高,在其他条件不变的情况下,会出现计量结果偏大,对供气方有利。反之,则对接气方有利。当压力不变时,通过计算不同温度下的流量并与真实流量值比较发现:当温度低于实际温度时,计算流量会大于实际流量出现正偏差;当温度大于实际温度时,计算流量会小于实际流量出现负偏差。对于供气方而言,现场的温度测量值偏高,在其他条件不变的情况下,计量结果会偏小,对供气方不利。相反,对接气方有利。

3、气质影响

超声波流量计内部无机械可动部件,对气质条件要求并不苛刻。但通过使用记录的数据分析,随着使用时间的增加,气体中的含有的铁锈、泥沙、岩石颗粒、水等杂质会附属在内壁和换能器上,从而减少气体流通面积,影响超声波传输路程,衰减超声换能器发射和接收超声信号,进而影响计量的准确性。

4、气体组分影响

天然气组分作为计算压缩因子的重要参数,其准确性势必会对计量准确性产生影响。当天然气中甲烷含量高于在线色谱仪测试数据时,压缩因子计算结果偏大,在其它条件不变的情况下,计算流量值会小于实际流量出现负偏差,对供气方不利。反之,对接气方不利。
